오늘날 레이저 스캐닝 없이는 바닥 평탄도 및 수평도 분석을 상상하기 어려울 것입니다. 기존 측정 방식과 비교하여 레이저 스캐닝은 측정 속도를 높이고 바닥 표면 형상을 정확하게 포착할 수 있습니다. 그 결과, 바닥 표면을 나타내는 매우 상세한 포인트 클라우드가 생성됩니다. 이 포인트 클라우드를 분석하여 바닥의 평탄도와 수평도를 평가할 수 있습니다.
바닥 평탄도 및 수평도 이해
바닥 평탄도(FF)는 바닥 표면이 완벽하게 평평한 평면에서 얼마나 벗어나 있는지를 나타냅니다. 기계의 움직임, 보행 편의성, 그리고 바닥재 설치에 영향을 줄 수 있는 표면의 기복을 측정합니다. 간단히 말해, FF는 바닥의 울퉁불퉁함을 나타냅니다.
반면, 바닥 평탄도(FL)는 바닥이 실제 수평면에서 얼마나 벗어나 있는지를 나타냅니다. 이 측정값은 중력에 의한 공정이 제대로 작동하고, 액체가 원활하게 흐르고 물체가 표면에 안정적으로 유지되도록 하는 데 필수적입니다. 간단히 말해, FL은 설계 바닥 모델에서 바닥의 경사도를 나타냅니다.

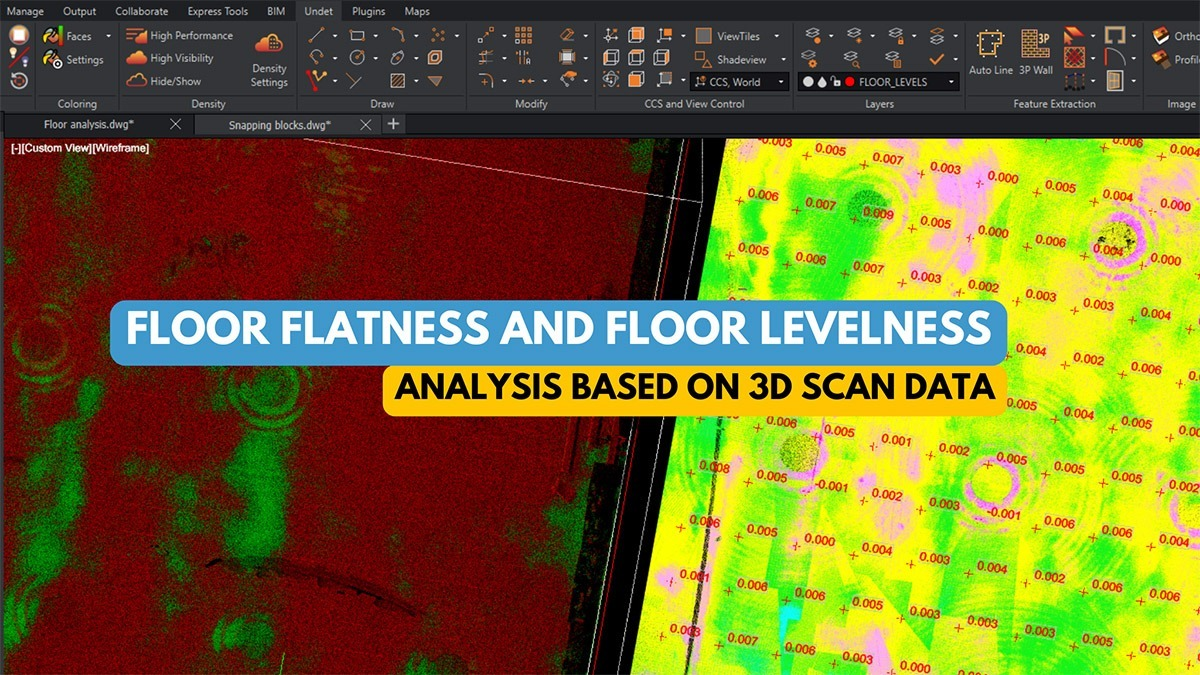

이 글에서는 ARES Commander와 Undet Point Cloud 소프트웨어를 사용하여 바닥 평탄도를 분석하는 방법을 설명합니다. 평면별로 포인트 클라우드 데이터를 시각적으로 색칠하고 바닥 높이를 설계하는 방법, 히트맵 및 높이 그리드를 생성하는 방법, 그리고 주석을 추가하는 방법을 알아봅니다.
시각화(포인트 클라우드 채색). 바닥의 요철은 고정된 간격으로 평면 채색을 통해 쉽게 파악할 수 있습니다. 채색 간격은 1mm에서 수 센티미터까지 조정할 수 있습니다.
히트맵 생성. 정사영상 도구를 사용하여 포인트 클라우드 데이터를 적절히 채색하면, 포인트 클라우드 뷰를 PDF 파일 형식으로 쉽게 인쇄하거나 공유할 수 있는 이미지로 변환할 수 있습니다.
높이 그리드를 생성합니다. GRID를 생성하려면 Z 속성 값을 나타내는 Undet 동적 레벨 블록을 사용해야 합니다. 원하는 단계에서 동적 블록을 사용하여 그리드를 생성하고, 드레이프 폴리라인 도구를 사용하여 블록을 포인트 클라우드 표면에 자동으로 드레이프합니다.
설계 표면의 바닥 평탄도. 이 분석에서는 모델 검사(3D 면) 색상 모드를 사용하여 설계 표면의 허용 공차를 확인할 수 있습니다. 설계 표면은 평면 또는 3D 솔리드로 사용할 수 있습니다.
결론
3D 레이저 스캐닝은 정확하고 효율적이며 상세한 평가를 가능하게 하여 표준 준수를 보장할 뿐만 아니라 건설의 전반적인 품질과 내구성을 향상시킵니다. 이 기술이 계속 발전함에 따라 바닥 분석에 통합되는 것은 건설 및 바닥 표면 유지 관리 방식에 근본적인 변화를 가져올 일반적인 관행이 될 것입니다.
