수력 발전 재개발 프로젝트의 효율성과 정확성 향상
구스타프 스칸스는 수력 발전 및 구조 엔지니어링 분야에서 30년 이상의 경력을 쌓은 토목 엔지니어로, 현재 스웨코(Sweco)에 근무하고 있습니다. 스웨코는 유럽 최고의 엔지니어링 및 건축 컨설팅 회사로, 연 순매출은 약 20억 유로에 달합니다.
"레이저 스캐닝은 비용이 많이 들지 않고 훨씬 더 나은 품질을 얻을 수 있습니다. 토탈 스테이션을 사용하여 지형과 기존 구조물을 측정하는 데 측량사를 고용하는 것은 지양하는 것이 좋습니다. 대신 3D 스캔 데이터를 준비하는 것이 더 좋습니다. 기존 건물이나 신규 프로젝트의 지형에 필요한 모든 정보를 수집하고 처리할 수 있으며, 보통 하루나 이틀 안에 데이터를 받아볼 수 있습니다. 스캐닝을 통해 눈에 보이는 모든 것에 대한 데이터를 얻을 수 있으며, 나중에 설계에 필요하지 않은 부분은 걸러낼 수 있습니다." - 구스타프 스칸스, 스웨코 토목 엔지니어
필요성
 |

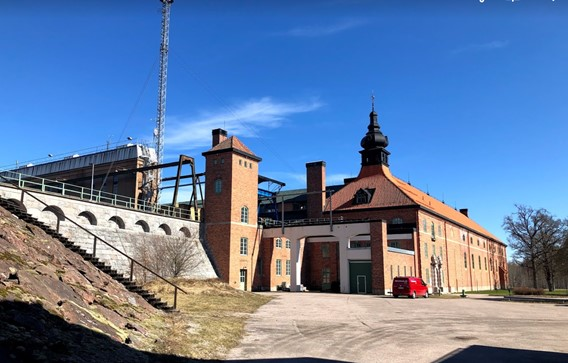

| 1918년부터 사용 중인 스웨덴 수력 발전소 외관 |
스웨코(Sweco)는 오랫동안 3D 스캐너를 사용해 왔으며, 여기에는 공중 라이다(Lidar)도 포함됩니다. 기존 수력 발전소 재개발 프로젝트에 자주 참여하는 구스타프 스칸스(Gustav Skans)에게 3D 측정 데이터는 매우 편리한 경우가 많습니다.
그가 작업하는 기존 수력 발전소와 댐 중 상당수가 예상 수명이 다 되어가고 있고, 충분한 준공 관련 문서가 부족한 경우가 많기 때문입니다. 현재 진행 중인 스웨덴 수력 발전소 프로젝트 중 하나가 바로 그러한 경우입니다. 100년이 넘은 이 발전소는 일부 보수 조치가 필요합니다. 발전소를 재설계하고 업그레이드하기 위해서는 전체 기계실과 대부분의 수로를 스캔해야 했습니다.
SketchUp에서 Undet을 사용하기 전에는 포인트 클라우드 데이터 수집을 요청할 수는 있었지만, SketchUp에서 이를 초기 설계 계획으로 전환할 방법이 없었습니다. 해결책이 없었기 때문에 데이터 처리에 엄청난 시간이 소요되었습니다. 이로 인해 고객 문의에 답변하는 데 일주일 이상 소요되었고, 프로젝트 진행 속도가 느려졌습니다. 따라서 SketchUp에서 포인트 클라우드를 사용하여 작업 속도를 높이고 고객에게 더 정확한 결과를 제공할 수 있는 솔루션을 찾고 있었습니다.
Undet for SketchUp은 SketchUp 사용자가 포인트 클라우드 데이터를 기반으로 3D 모델을 제작할 수 있도록 지원하는 플러그인입니다. 포인트 클라우드 데이터에서 지표면 레벨을 추출하는 지면 메시 도구, SketchUp 평면을 포인트 클라우드 포인트에 추출/추출/피팅할 때 정확도를 극대화하는 자동 추출 기능, 그리고 모델 뷰에서 사용 가능한 정보를 제어하는 포인트 클라우드 클리핑 상자 등의 기능이 포함되어 있습니다. Undet for SketchUp은 포인트 클라우드 데이터 처리 속도도 경쟁 제품보다 2~3배 빠릅니다.
 |  |

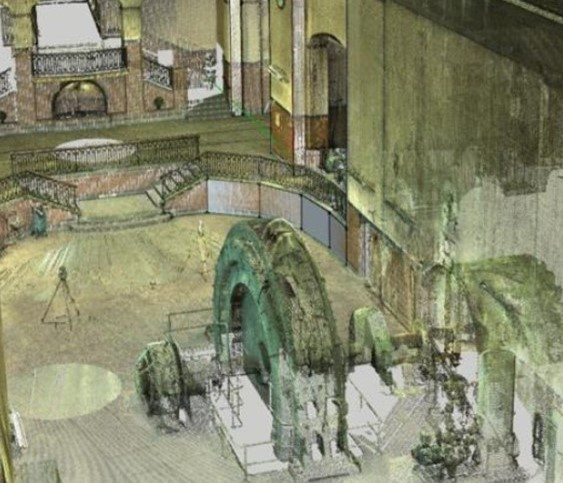

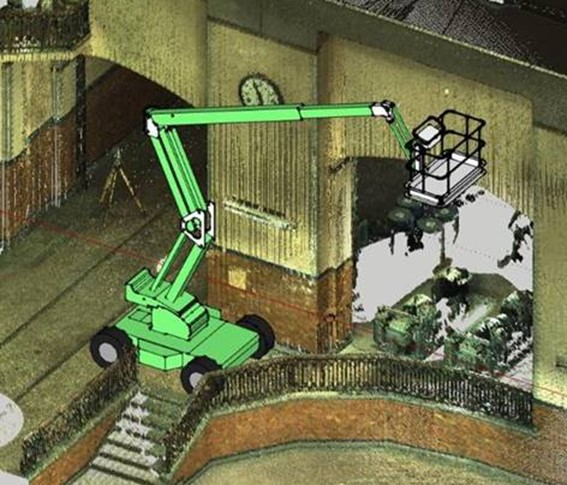

| SketchUp에서 Undet을 사용하여 도면을 제작하는 중 기계실, 발전기 하나, 그리고 벽 몇 개를 보여주는 포인트 클라우드입니다. 기계실 바닥에 스캐너가 보입니다. | 1918년 최초 가동된 기계실 내부의 포인트 클라우드. 공간 요구 사항을 계획하기 위해 운데트 포인트 클라우드 내부에 배치된 스카이리프트 모형. 스카이리프트 뒤쪽에 스캐너 하나가 보입니다. |
솔루션 – Sketchup용 Undet
"프로그램이 얼마나 훌륭하고 똑똑하게 만들어졌는지, 그리고 사용법을 배우기가 얼마나 쉬운지 정말 마음에 들어요. Undet의 유튜브 영상은 프로그램 사용 방법에 대한 아이디어를 얻는 데 매우 도움이 됐어요." – 구스타프 스칸스, 스웨코(Sweco) 토목 엔지니어
SketchUp의 지형 모델링 도구인 Undet for SketchUp을 사용하면 콘크리트 및 철근 수량을 효율적으로 요약할 수 있습니다. 또한, 전체 데이터 세트를 사용하면 부실하거나 오래된 준공 정보를 사용할 위험이 없어 실수 발생 가능성도 줄어듭니다.
데이터 처리 속도가 향상됨에 따라 대부분의 고객 문의 및 질문에 1~2일 이내에 더욱 정확하게 답변해 드릴 수 있습니다. 고객에게 더 빠른 서비스를 제공할 뿐만 아니라 다음과 같은 주요 성과를 달성할 수 있습니다.
- 속도 – 준공 상태 및 디지털 지형 모델을 신속하게 구축하여 소요 시간을 약 5~10배 단축합니다.
- 정확도 향상 – 전체 데이터 세트를 사용하면 엉터리 또는 오래된 실제 정보를 사용할 위험이 없어지므로 실수가 발생할 가능성이 줄어듭니다.
- 커뮤니케이션 – 일반적으로 1~2일 내에 클라이언트에게 정보를 처리하고 아이디어와 솔루션을 매우 빠르게 제공할 수 있습니다.
- 인력 – 디자인 팀 내에서 초기 단계에서 솔루션과 실행 가능한 옵션을 더 쉽게 전달할 수 있습니다.
