포인트 클라우드 모델링이란?

포인트 클라우드 모델링은 3D 포인트 클라우드를 가져와 3D 모델, 2D 평면도 또는 BIM 결과물로 변환하는 프로세스입니다.

이 글에서는 포인트 클라우드를 만드는 방법부터 건축, 건설 또는 복원 프로젝트에 적합한 포인트 클라우드 모델링 소프트웨어와 워크플로를 선택하는 일까지, 전체 과정에 대해 설명하겠습니다.

포인트 클라우드는 어떻게 만드나요?

일반적으로 포인트 클라우드를 생성하려면 3D 공간 데이터를 수집하고 처리할 수 있는 특수 하드웨어와 소프트웨어가 필요합니다. 일반적으로 포인트 클라우드를 생성하는 프로세스는 다음과 같습니다.

• 현실 포착: 첫 번째 단계는 LiDAR 스캐너나 사진 측량 기술과 같은 장치를 사용하여 기존 건물이나 사물을 포착하는 것입니다.
• 데이터 처리: 데이터가 캡처되면 포인트 클라우드를 생성하기 위해 처리해야 합니다. 여기에는 여러 스캔이나 이미지를 정렬하고 등록하고, 노이즈나 이상치를 제거하고, 추가 분석을 위해 데이터를 최적화하는 것이 포함됩니다.
• 포인트 클라우드 편집 및 정리: 때때로 포인트 클라우드에 원치 않는 요소가 포함될 수 있습니다. 이러한 경우 편집 및 정리 프로세스를 적용하여 관련 없는 데이터 포인트, 노이즈 또는 캡처된 데이터의 일부를 제거합니다.
• 포인트 클라우드 활용: 깔끔하고 정확한 포인트 클라우드가 생기면 포인트 클라우드 모델링 소프트웨어를 사용하여 이를 필요한 결과물(2D 평면도 또는 3D/BIM 모델)로 변환할 수 있습니다.

포인트 클라우드 소프트웨어란 무엇인가요?

포인트 클라우드 소프트웨어는 포인트 클라우드 데이터를 가져오고 작업하는 데 도움이 되도록 설계되었습니다. 일반적으로 AutoCAD, Revit, ARES Commander, SketchUp과 같은 인기 있는 CAD 프로그램에서 사용되는 플러그인과 확장 프로그램 형태로 제공됩니다. Undet과 같은 포인트 클라우드 플러그인을 사용하면 포인트 클라우드 데이터를 메시로 쉽게 변환할 수 있으며, 이를 사용하여 완전한 3D 모델과 2D 결과물을 만들 수 있습니다.

자신에게 맞는 포인트 클라우드 모델링 소프트웨어를 선택하려면 어떻게 해야 하나요?

 자신에게 맞는 포인트 클라우드 모델링 소프트웨어를 선택할 때 고려해야 할 몇 가지 요소가 있습니다.

• 호환성: 첫째, 선택한 소프트웨어가 스캐닝 장비에서 생성된 포인트 클라우드 데이터 형식과 호환되는지 확인하는  것이 중요합니다 . 일반적인 형식으로는 E57, LAS(LiDAR), PTS, PLY, XYZ, PTX가 있습니다.
• 기능: 시중에 판매되는 다양한 소프트웨어의 기능과 기능을 신중하게 평가합니다. 귀하의 특정 요구 사항을 고려하고 소프트웨어가 귀하의 특정 포인트 클라우드 모델링 요구 사항을 충족하는 데 필요한 도구를 제공하는지 확인합니다. 또한 소프트웨어가 자동화 또는 반자동 프로세스를 제공하는지 확인하고 고려합니다. 이러한 프로세스는 특정 작업을 수행하는 데 필요한 시간을 크게 줄일 수 있습니다.
• 사용 편의성: 사용자 친화적인 소프트웨어는 생산성을 높이고 신규 사용자와 숙련된 사용자 모두의 학습 곡선을 줄일 수 있습니다. 소프트웨어 공급업체가 제공하는 직관적인 인터페이스, 효율적인 워크플로, 우수한 기술 지원을 찾아보세요.
• 비용: 포인트 클라우드 모델링 소프트웨어 에 대한 예산을 정하고 제공하는 기능과 역량에 대한 비용을 비교합니다. 일부 공급업체는 무료 평가 기간을 제공하는데, 이를 통해 소프트웨어를 더 잘 평가하고 기능이 어떻게 시간과 비용을 절약할 수 있는지 확인할 수 있습니다.

포인트 클라우드 모델링을 위한 추천 소프트웨어

 포인트 클라우드 모델링에 사용할 수 있는 소프트웨어 옵션은 매우 많으며, 각각 강점과 약점이 있습니다. 다음은 Undet 플러그인과 함께 사용하여 포인트 클라우드 모델링 프로세스를 가속화하고 개선할 수 있는 가장 인기 있고 널리 사용되는 CAD 소프트웨어 프로그램입니다.

• Autodesk AutoCAD: AutoCAD는 포인트 클라우드 작업을 위해 시중에서 가장 인기 있는 CAD 프로그램 중 하나입니다. Undet 소프트웨어는 AutoCAD와 완벽하게 통합되어 잘 알려진 시스템 인터페이스를 전문 고성능 포인트 클라우드 관리 도구로 보완합니다.
• Autodesk Revit: Revit은 포인트 클라우드 모델링(scan2bim)을 지원하는 포괄적인 Building Information Modeling(BIM) 소프트웨어입니다. Revit 소프트웨어용 Undet은 Revit에서 포인트 클라우드 모델링을 가속화하고 간소화하는 데 필요한 도구를 제공합니다.
• Trimble SketchUp: SketchUp은 사용자 친화적인 인터페이스와 직관적인 디자인 도구로 유명한 3D 모델링 소프트웨어입니다. SketchUp용 Undet은 SketchUp에서 포인트 클라우드 모델링을 위한 다양한 고급 도구를 제공합니다.

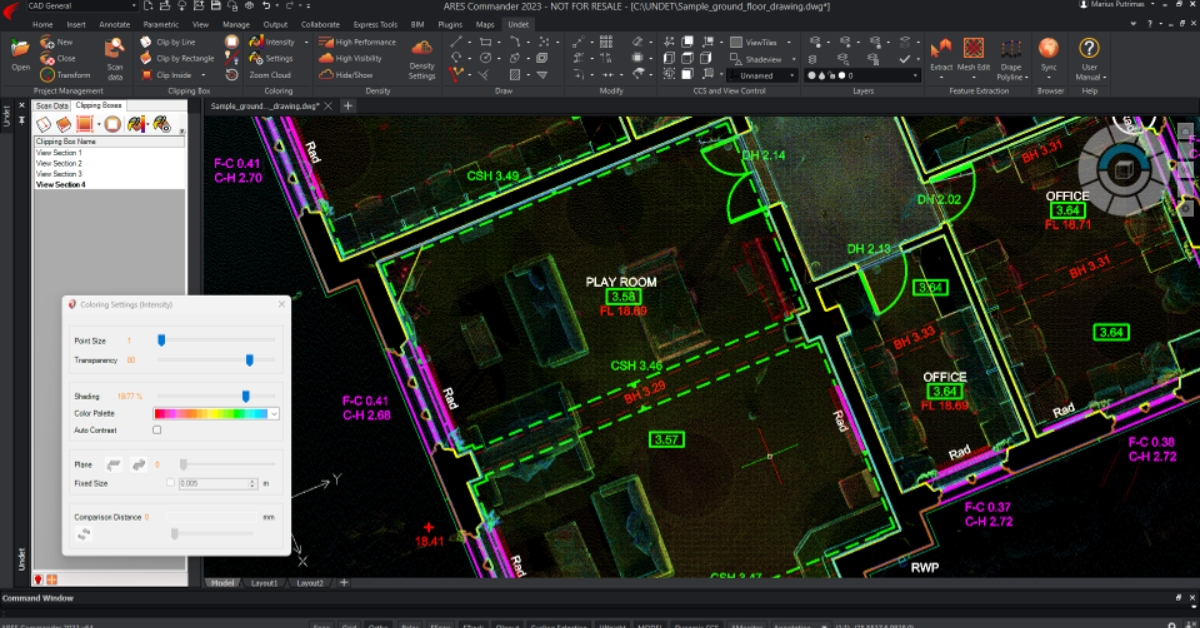

  Point Clouds의 2D as-built 문서. Point Cloud 모델링 소프트웨어: ARES Commander + Undet.	포인트 클라우드 처리 가속화 및 정확도 향상: Undet을 사용한 AutoCAD에서의 포인트 클라우드 모델링

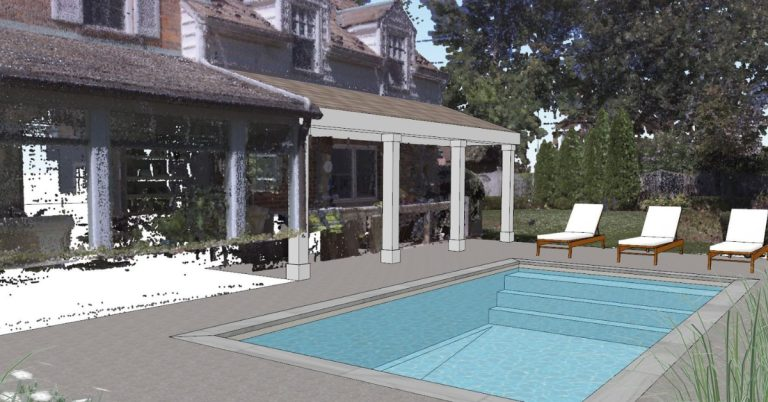

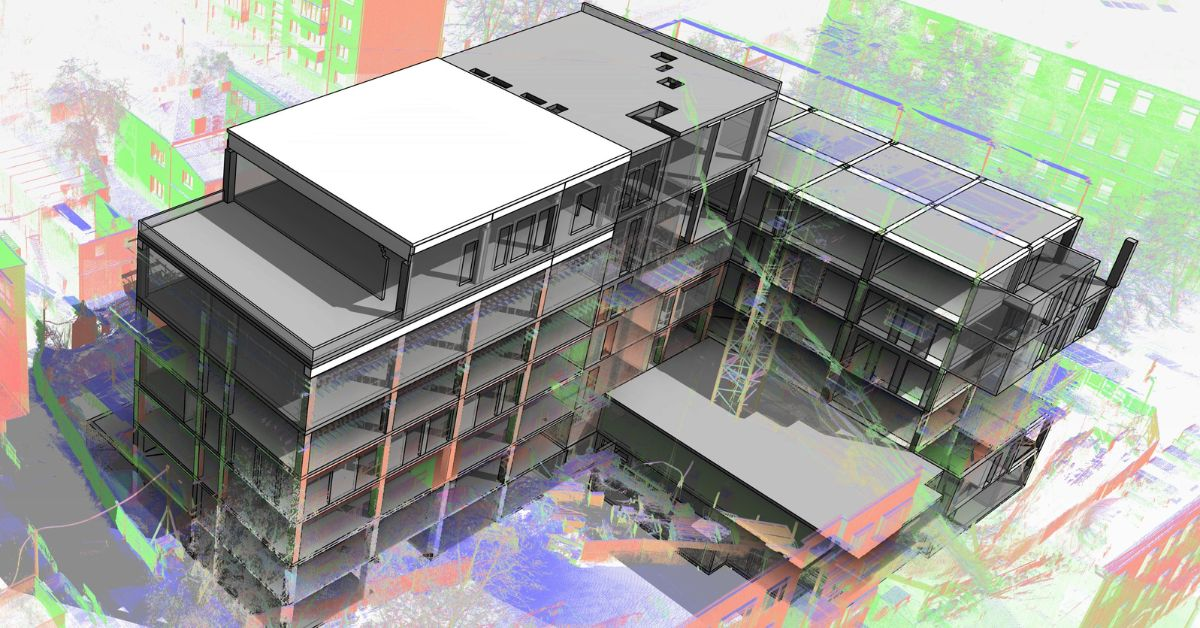

  포인트 클라우드 모델링 소프트웨어: Revit + Undet.	레이저 스캐닝 및 포인트 클라우드 데이터에서 사실적인 3D 비주얼을 생성하여 향상된 건축 프레젠테이션 및 계획을 수립합니다. 포인트 클라우드 모델링 소프트웨어: SketchUp + Undet.

Revit, AutoCAD, ARES Commander 또는 SketchUp에서 포인트 클라우드 모델링에 Undet을 사용하면 어떤 이점이 있습니까?

• 대규모 포인트 클라우드를 효율적으로 활용하세요. Undet을 사용하면 사용자가 대규모 포인트 클라우드를 효율적으로 작업하여 슬라이스를 보고 작업하는 관리를 간소화하고 객체 구조를 빠르게 이해하고 필요한 것을 찾을 수 있습니다.
• 수익을 늘리세요. 직관적인 포인트 클라우드 추출 도구로 작업을 더 빨리 완료하세요. 포인트 클라우드 모델링 프로젝트에서 작업할 때 효율성을 높여줍니다.
• 더 나은 결과물을 보장합니다. 모든 레이저 스캐너로 캡처한 포인트 클라우드를 기반으로 신뢰할 수 있고 정확한 결과를 생성합니다.
• 전문가의 조언과 안내를 받으세요 . Undet의 지식이 풍부한 팀은 무료 튜토리얼 전화부터 특정 기술 지원까지 필요한 지원을 제공하기 위해 항상 대기하고 있습니다. 또한 유용한 기사와 방법 비디오로 가득한 광범위한 지식 기반도 있습니다.
